匯流排中心供氧系統組成，由匯流排、氧氣恒壓監視裝置、安全報警裝置、減壓裝置、輸送管道及終端組成。

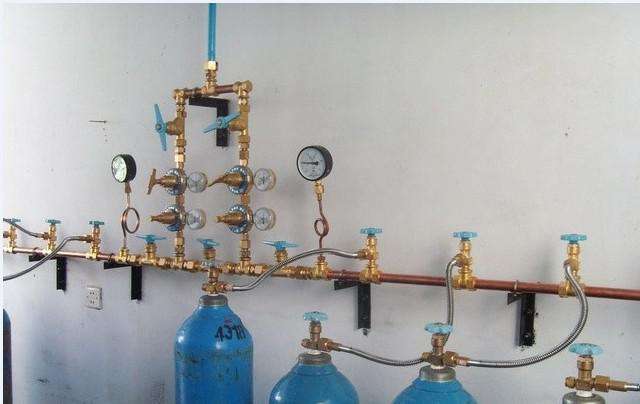

1、匯流排

匯流排按照需要定制幾瓶為一組共二組作為備用，每瓶均有截止閥，當一組氣瓶壓力低于規定范圍時能自動聲光報警，且能自動切換（也可手動切換）到另一組氧氣瓶。匯流排內輸出的氧氣經過減壓裝置減壓至0.3~0.5Mpa后，經管道輸送到手術室、監護室、病房等終端。

2、氧氣恒壓控制，監測裝置

本系統病區設有二級減壓裝置，把自液氧站出來的1.6MPa氧氣通過氧氣主管將氧氣輸送到住院大樓氧氣二級穩壓箱（含壓力表、流量計和閥門等）入口，在每層樓設置氧氣二級穩壓箱，通過把氧氣減壓至0.2～0.4MPa（可調）后，經過病區氧氣管道輸送到病房終端，最后通過濕化器上流量調節開關再次減壓后供病人吸氧。

采用二級穩壓裝置既可減少管路的壓力損失,又可保證病人吸氧的安全。這是因為萬一系統發生故障時不會把高壓氧氣引入病房，保證了病人吸氧的安全。

穩壓裝置采用雙路設計，一路使用，一路備用，一旦出現故障可關閉該路閥門，打開備用回路閥門就可持續穩定地供氧。

3、安全報警裝置

護士站報警箱（帶截止閥功能）

 當送往大樓的氧氣壓力升高或下降超出規定值時，報警箱同樣發出聲光報警信號，提醒有關人員及時處理。

4、氧氣輸送管道及終端

氧氣輸送管道連接氧源及各終端，供氧管道在各個用氣點的吊頂內安裝，干管安裝在獨立的管井內。供氧管道設計使用的是不銹鋼管，其材質優于銅管，但施工工藝要求較高。氧氣管道在安裝前應進行脫脂處理。

管路的布設：管路的布設應避開柱子，主管道經氣體管井至走廊支管去病房，走廊支管布置在吊頂內。各病房的引入管由該層病區吊頂內走廊支管上引出，進入病房至治療帶前部分管道用鋁合金小罩扣住，起到保護管路及美觀的效果。管道穿越樓板或墻壁時應加套管，套管直徑比管道直徑大二個規格。在套管內的管段部分不能有焊縫及連接接頭。主管路到達用氧樓層，以最短的設計走向?qū)⒀鯕廨斔偷礁鱾�病房、手術室等，并以多種吸氧形式供病人吸氧。氧氣管路接地電阻小于100歐姆。

終端裝置：終端裝置安裝在病房一側的墻壁上，距地面的距離為1.3—1.5m，沿床頭墻面通長布置。主要由新型氧氣帶（靜電噴塑）、氧氣管帶維修閥、氧氣插拔閥等組成。

設備帶：

新型氧氣帶表面采用美國杜邦漆噴涂或電泳工藝處理，具有色澤均勻，強度高、耐腐蝕、抗老化、不褪色、附著力強、顏色多樣等優點。表面顏色可根據用戶要求選定，本公司推薦的顏色借鑒了國外醫療產品的風格，外型美觀大方。新型氧氣帶內部采用了三腔室隔離設計，氣體管路、強電、弱電分別敷設于三腔室內，此設置保證了終端裝置高安全性。終端治療帶的面板采用了模塊化設計，此設計提高了維修的方便性。

氧氣插拔閥：

氧氣插拔閥具有密封嚴密、插拔靈活、使用壽命長、外形美觀的特點，各項性能高于國內同類產品。使用時只需將帶有插式快速接頭的濕化瓶或吸引瓶向快速插座上一插，氣體就會進入到濕化瓶或吸引瓶內，然后用濕化瓶或吸引瓶上的調節閥調節到合適的流量供給病人使用。當停止使用時，只需按動一下快速插座上的鎖緊環，快速接頭就會輕輕彈出，氣體即會自動切斷而停止供氧�？焖俨遄鶅�(nèi)采用醫用硅膠墊密封，具有耐氧化、防老化、壽命長、無毒等。

氧氣管帶維修閥：

氧氣管帶維修閥裝置選用內嵌式專用鑰匙開啟，不僅可防止病人或其他人員隨意切斷氧氣，而且可以在氧氣插拔閥出現故障時，由專業人員關閉維修閥進行維護。常規情況下它呈開啟狀態。
